蓝牙网关和ibeacon在室内定位应用中的关系深度解析
发布日期：2019-03-27 浏览次数：173次

       前面关于蓝牙定位系统和蓝牙数据采集的分享中，微能信息小编多次提到蓝牙网关和ibeacon的应用，那蓝牙网关和ibeacon之间在实际应用中存在着什么关系呢？本篇，小编深度解析蓝牙网关和ibeacon在应用中的关系，让您在产品的使用过程中疑惑尽释！

一、首先我们了解下蓝牙网关和ibeacon。

1、蓝牙网关

蓝牙网关又叫蓝牙探针，蓝牙网关是一种集成了蓝牙和wifi两种无线通信协议（微能信息的4g蓝牙网关还集成了4g通信协议）的网关设备，蓝牙和wifi之间通过串口连接，该网关设备主要用于扫描管理周围的ibeacon设备。

2、蓝牙网关的工作原理

蓝牙网关的工作原理在于蓝牙网关和ibeacon之间的配合使用，具体关系如下：

（1）蓝牙网关扫描周围ibeacon设备广播的数据包；

（2）蓝牙将广播数据通过uart串口发给wifi部分；

（3）wifi部分将数据通过udp(默认方式)发送到指定的服务器；

（4）服务器将数据下发给wifi(看具体需求)；

（5）wifi将数据通过串口发给蓝牙(看具体需求)

（6）蓝牙处理数据，上报数据。

（7）重复以上流程。

3、ibeacon

ibeacon是一个运行ibeacon协议的低功耗蓝牙设备，一上电就处于广播模式（不能被蓝牙设备连接）。微能信息(www.95power.com.cn)的ibeacon蓝牙设备广播出来的信息包括4种：

（1）蓝牙beacon的mac地址
（2）蓝牙beacon的信号强度rssi值
（3）蓝牙beacon的uuid
（4）还有广播出来的数据包的内容，目前4.0的ibeacon数据包内容最多可以包含 31 个字节的内容。

ibeacon可以是各种外形的，比如微能信息的ibeacon系列有工牌型ibeacon、基站型ibeacon、手环型ibeacon，分别对应着不同的蓝牙定位应用场景。

二、蓝牙网关和ibeacon之间存在着什么关系呢？

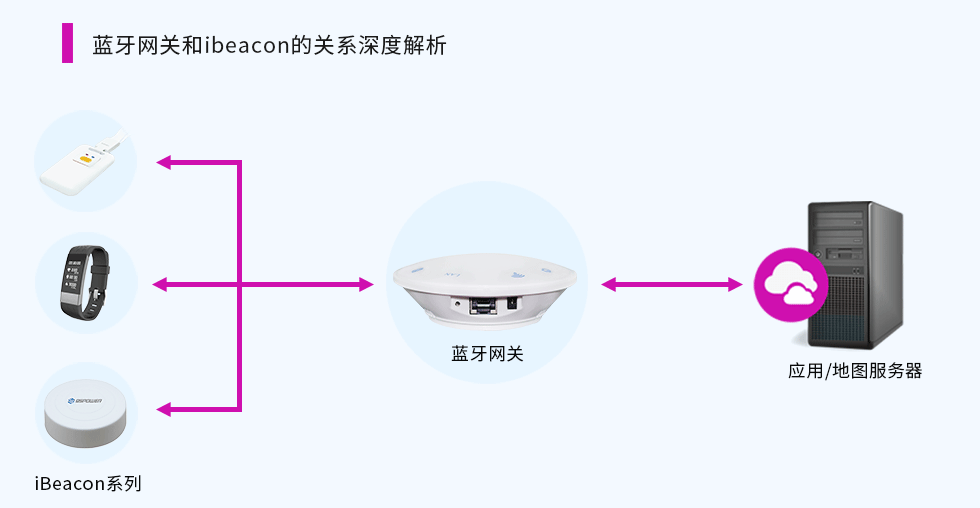

蓝牙网关是一个集成蓝牙与wifi的网关设备，ibeacon是一个运行ibeacon协议的蓝牙设备，他们之间的关系可以理解为管理与被管理的关系，或者说扫描与被扫描的关系，但是他们之间没有直接的联系，不可以连接，但都可以单独使用。具体框图如下：

1、蓝牙网关扫描的是什么数据？这些数据是什么格式？

蓝牙网关扫描到的数据主要是其周边的ibeacon设备的广播数据，这些数据中最为重要的是uuid、major、minor，其数据格式一般是json的数据格式。

2、蓝牙网关的如何实现数据传输？以及如何供电？

蓝牙网关主要通过联网来实现数据传输，微能信息(www.95power.com.cn)的蓝牙网关支持有线rj45、无线桥接或4g上网卡上网（不同的蓝牙网关支持的方式不同，具体可以点击查看微能信息的5种蓝牙网关）。蓝牙网关有两种供电方式，一种是dc直流3.3v-5.5v的电源适配器供电，另一种是poe交换机供电。

3、蓝牙网关和ibeacon在应用中的关系

（1）蓝牙网关和ibeacon的关系在蓝牙数据采集中的体现

蓝牙模块扫描设备并获取数据，wi-fi模块获取扫描数据再通过网将数据上传到服务器端，详细的说就是蓝牙模块扫描其信号覆盖范围内的ibeacon设备并且获取到被扫描的设备的数据，再通过蓝牙与wi-fi的串口将扫描到的设备通过网络把数据提交到服务器端，服务器端显示并管理这些扫描到的设备。

（2）蓝牙网关和ibeacon的关系在室内定位中的体现

蓝牙网关最常用的功能就是进行反向定位，反向定位是利用蓝牙网关将扫描到的ibeacon的蓝牙数据通过网络上传到云端服务器上，并且利用了蓝牙扫描到的ibeacon设备数据中的rssi，然后在后台后台运行蓝牙定位算法，通过这个rssi值能够确定ibeacon设备与蓝牙网关的距离或者范围，实现位置追踪的目的，并在手机端的矢量地图上实时展示ibeacon设备的位置信息。

由此可见，在各类常见的应用场景中，蓝牙网关和ibeacon之间是一种扫描和被扫描的关系，ibeacon广播自身的数据出来，如果进入蓝牙网关的覆盖范围，蓝牙网关会以一定的频次（微能信息的蓝牙网关1秒扫描1次）扫描抓取ibeacon广播出来的信息，然后上传到后台，在此过程中，蓝牙网关不对ibeacon的广播出来的信息做任何处理的。
